ZLNB2006
ZLNB2009
ZLNB2010

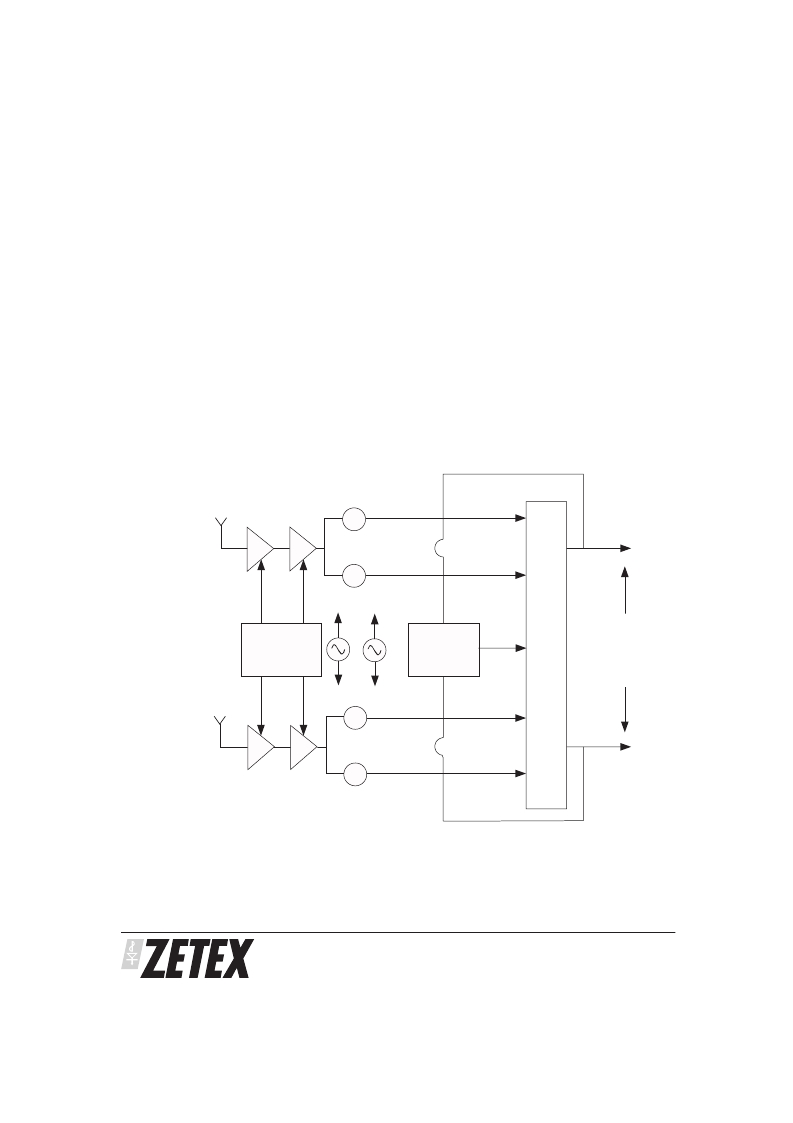

The following diagram shows a typical block diagram
for a twin universal LNB design. The ZLNB2006/09/10
group of devices provides the two polarity and two
Additionally the front end bias requirements of the LNB
are provided by ZNBG4000 or ZNBG6000 offering a
very efficient and cost effective solution
tone switches required to decode the two independent
receiver feeds. The ZLNB2009/10 devices are also able
to detect the absence of receiver connection to either
port of the LNB providing all outputs to go high hence
disabling of the port. This allows the avoidance of
unwanted signal reflections from an unterminated
down feed cable.
Control Input
Horizontal Gain Stage
Antenna GaAs/HEMTFET
High Band
+
<=13V-Horizontal
>=14.5V-Vertical
High Band
DC Input
13-25V
Horizontal
1
3
Mixer
Low Band
H/V Output 1
+
Low Band
Horizontal
ASTRA
10.95 GHz-11.7 GHz
Standard Band
10.7 GHz-11.8 GHz
Enhanced Band
Bias Generator
ZNBG40XX
Series
ZLNB20XX Series
Dual H/V Switch
&
22kHz Switch
Control
PIN
Diode
MUX
IF down feed
950-1750 MHz
- Standard Band
950-2050 MHz
- Enhanced Band
High Band
+
High Band
2
4
Mixer
Vertical
H/V Output 2
Low Band
Vertical
Antenna
Gain Stage
GaAs/HEMTFET
+
Low Band
Vertical
ISSUE 1 - APRIL 2002
6
